Guia abrangente para linhas de ímãs

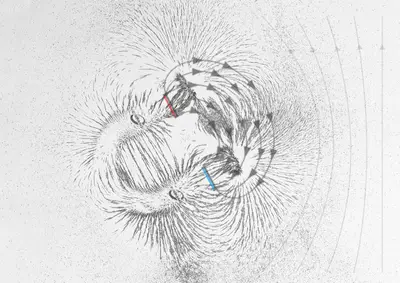

As linhas de campo magnético são linhas imaginárias que descrevem a direção e a intensidade de um campo magnético. As linhas de campo magnético não existem na realidade, mas fornecem aos cientistas e engenheiros uma maneira intuitiva de visualizar e analisar as propriedades de um campo magnético, semelhante às linhas de campo elétrico ou linhas de fluxo na mecânica de fluidos.
A densidade das linhas do campo magnético reflete a intensidade do campo: Quanto mais densas as linhas, mais forte é o campo. A direção das linhas do campo magnético é determinada pela fonte do campo, geralmente começando no polo norte do ímã e apontando para o polo sul, formando um circuito fechado do lado de fora. Essa ferramenta de visualização não apenas nos ajuda a entender as propriedades básicas dos campos magnéticos, mas também desempenha um papel importante na tecnologia moderna.
Quem descobriu as linhas de campo magnético?
O conceito de linhas de campo magnético foi proposto pela primeira vez pelo cientista britânico Michael Faraday no século XIX. Faraday foi um pioneiro no campo do eletromagnetismo. Ao estudar os fenômenos eletromagnéticos, ele observou por meio de experimentos que as limalhas de ferro se organizavam em padrões específicos perto de ímãs ou fios condutores de corrente. Esses padrões apresentavam trajetórias lineares, o que inspirou o conceito de linhas de campo magnético para descrever a direção e a distribuição dos campos magnéticos.
O método experimental de Faraday era muito simples. Ele polvilhou limalha de ferro em papel coberto com ímãs e, depois de bater suavemente, a limalha de ferro se alinhava ao longo da direção do campo magnético para formar um padrão de linha nítido. Esse método de visualização tornou o complexo comportamento do campo magnético intuitivo e fácil de entender, estabelecendo a base para os pesquisa eletromagnética.
Antes de Faraday, o físico dinamarquês Hans Christian Oersted descobriu em 1820 que a corrente elétrica pode desviar uma agulha magnética próxima, revelando pela primeira vez a conexão intrínseca entre eletricidade e magnetismo. A descoberta de Oersted forneceu uma base experimental importante para a pesquisa de Faraday.
Além disso, o matemático britânico James Clerk Maxwell integrou os fenômenos eletromagnéticos às equações de Maxwell baseadas em Faraday, aprimorando ainda mais a estrutura teórica das linhas de campo magnético. Suas modelo matemático unificou o comportamento das linhas de campo magnético e das linhas de campo elétrico.

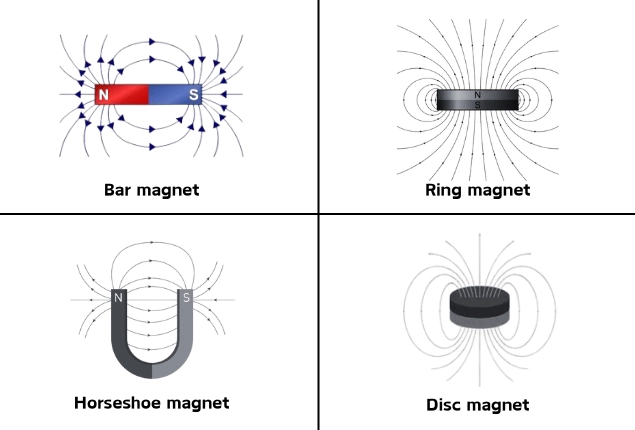

Efeito da forma nas linhas de campo magnético
Ímã em barra: As linhas de campo magnético emanam do polo norte, conectam as duas extremidades e entram no polo sul, formando um circuito fechado elíptico. Devido ao efeito de borda, a intensidade do campo magnético nas bordas das faces da extremidade é maior do que no centro.
Ímã de anel: Um ímã em anel concentra o campo magnético intensamente dentro do espaço anular, criando um campo magnético uniforme e concentrado. região do campo magnético. No entanto, o campo magnético fora do anel é extremamente fraco.
Ímã de ferradura: Os dois polos de um ímã em forma de U estão muito próximos, encurtando significativamente o caminho das linhas de campo magnético. Isso gera um campo magnético forte e altamente concentrado com uma direção consistente dentro do espaço de ar entre os polos.
Ímãs de disco: O forte campo magnético dos ímãs de disco está concentrado principalmente em seus duas grandes superfícies circulares, permitindo que eles exerçam uma força adesiva poderosa em superfícies ferrosas.
Ímãs esféricos: As linhas do campo magnético não são totalmente “retas”, mas se curvam à medida que convergem de um polo para o outro. Linhas de campo magnético sempre saem do polo norte e entram no polo sul.

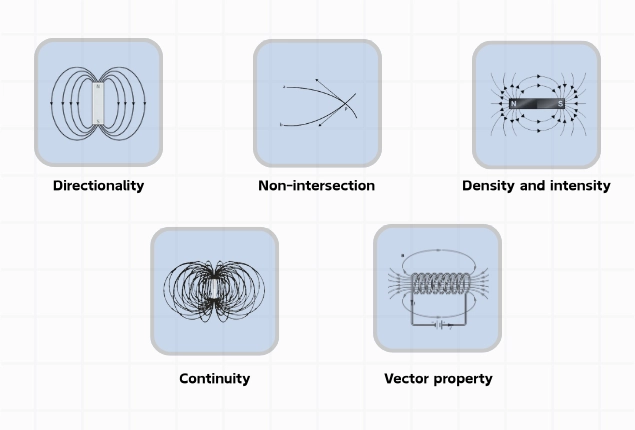

Características das linhas de campo magnético
Direcionalidade: As linhas do campo magnético partem do polo norte do ímã e apontam para o polo sul, formando um circuito fechado fora do ímã. Essa direcionalidade reflete a direção do campo magnético no espaço, que pode ser verificada visualmente por uma bússola ou por um experimento com limalha de ferro.
Não interseção: As linhas do campo magnético nunca se cruzam. Em qualquer ponto do espaço, o campo magnético só pode ter uma direção. Se duas linhas de campo magnético se cruzarem, isso levará a uma contradição na direção do campo magnético, o que é fisicamente impossível.
Densidade e intensidade: A densidade das linhas de campo magnético é proporcional à intensidade do campo magnético. Em áreas próximas ao polo norte ou sul do ímã, as linhas do campo magnético são densas, indicando um campo magnético forte. Em locais distantes dos polos magnéticos, as linhas do campo magnético são esparsas e o campo magnético é fraco.
Continuidade: As linhas de campo magnético são contínuas no espaço, formando um circuito fechado.
Propriedade vetorial: As linhas do campo magnético não apenas indicam a direção, mas também estão relacionadas à intensidade do campo magnético. A intensidade de um campo magnético pode ser quantificada pelo fluxo magnético, que está relacionado à intensidade do campo e à área que ele atravessa.
Métodos de visualização de linhas de campo magnético
Embora as linhas de campo magnético sejam invisíveis, elas podem ser visualizadas por meio de uma variedade de experimentos e tecnologias modernas:
Experimento com limalha de ferro: Esse é o método de demonstração mais clássico. Espalhe as limalhas de ferro uniformemente em um pedaço de papel coberto por um ímã. As limalhas de ferro serão dispostas ao longo da direção das linhas do campo magnético, formando um padrão claro.
Detecção por bússola: Ao colocar uma pequena bússola e observar sua direção, a direção das linhas do campo magnético pode ser descrita ponto a ponto. Esse método é adequado para medir com precisão a distribuição do campo magnético em uma área específica.
Simulação por computador: A tecnologia moderna usa software de simulação de campo eletromagnético para gerar imagens tridimensionais de linhas de campo magnético para ajudar os engenheiros a projetar sistemas complexos de campo magnético, como aceleradores de partículas ou equipamentos de ressonância magnética nuclear.
Exibição de fluido magnético: Em algumas exibições, um fluido magnético (ferrofluido) é colocado em um campo magnético. O fluido magnético forma um padrão exclusivo ao longo das linhas do campo magnético, apresentando a beleza dinâmica do campo magnético.
Aplicações modernas de linhas de campo magnético
Medicina: A ressonância magnética (MRI) usa campos magnéticos uniformes e distribuição precisa de linhas de campo magnético, combinados com pulsos de radiofrequência, para produzir imagens de alta definição do interior do corpo humano para o diagnóstico de doenças.
Energia: Geradores geram eletricidade por meio do movimento relativo de linhas de campo magnético e bobinas, transformadores usam linhas de campo magnético para transferir energia no núcleo de ferro para obter a conversão de tensão. Energia eólica e energia hidrelétrica Ambos se baseiam no princípio de indução eletromagnética das linhas de campo magnético.
Transporte: Os trens Maglev usam a força de empuxo e levitação gerada por campos eletromagnéticos para obter uma operação de alta velocidade sem atrito. O design otimizado das linhas de campo magnético garante a estabilidade e a eficiência do trem.
Dispositivos eletrônicos: Os alto-falantes convertem sinais elétricos em vibrações mecânicas e produzem som por meio da interação de linhas de campo magnético com bobinas energizadas. Os discos rígidos usam as mudanças na direção das linhas de campo magnético para armazenar dados.
Pesquisa científica: Os aceleradores de partículas usam fortes campos magnéticos para controlar o movimento de partículas carregadas e explorar a composição básica do universo. O controle preciso das linhas de campo magnético é fundamental para o sucesso dos experimentos.
Aplicações industriais: Os guindastes eletromagnéticos usam campos magnéticos fortes para atrair e mover objetos metálicos
Interação das linhas de campo magnético com a corrente elétrica
A interação entre as linhas de campo magnético e a corrente elétrica é um dos principais conteúdos do eletromagnetismo e é amplamente utilizada na tecnologia moderna.
O efeito de um campo magnético na corrente elétrica: Quando um fio que transporta corrente elétrica é colocado em um campo magnético externo, ele é afetado por a força de Ampere (força de Lorentz). A direção dessa força é determinada pela regra da mão esquerda: segure sua mão esquerda com os dedos apontando na direção da corrente, a palma da mão voltada para a direção do campo magnético e a direção do polegar apontando é a direção da força. A força de Ampére é o princípio central de motores elétricos e relés eletromagnéticos, que produz movimento rotacional ou linear por meio do controle da direção relativa da corrente e das linhas do campo magnético.
Indução eletromagnética é outro fenômeno importante da interação entre as linhas de campo magnético e a corrente elétrica. Quando o número de linhas de campo magnético que passam por uma bobina muda, uma corrente induzida é gerada na bobina.
Conclusão
Como uma ferramenta importante para descrever as características dos campos magnéticos, linhas de campo magnético Percorra o desenvolvimento do eletromagnetismo desde o experimento com limalha de ferro de Faraday até as aplicações modernas de alta tecnologia. A descoberta de Oersted do conexão entre eletricidade e magnetismo, Faraday's teoria das linhas de campo magnético, e a teoria de Maxwell integração matemática em conjunto construíram a pedra angular do eletromagnetismo moderno. As características de direcionalidade, não interseção e densidade das linhas de campo magnético fazem delas a chave para a compreensão e aplicação dos campos magnéticos.
