Guide complet des électro-aimants
Tout le monde connaît les aimants permanents. Il s'agit d'aimants qui ont leur propre champ magnétique permanent. Un électro-aimant, quant à lui, est un champ magnétique temporaire généré par courant électriqueLe plus souvent, il s'agit d'un cancer du sein. systèmes maglev. Il produit un champ magnétique temporaire grâce au courant et peut contrôler l'intensité du champ magnétique en réglant l'intensité du courant. En théorie, il s'agit de l'aimant ayant les performances magnétiques les plus élevées parmi tous les aimants actuels. Ensuite, nous présenterons systématiquement les connaissances de base sur les électro-aimants, en espérant qu'elles vous aideront dans votre vie et vos études.
Qu'est-ce qu'un électro-aimant ?
Un électro-aimant est en fait un champ magnétique généré par un courant électrique. Il est généralement composé de trois parties simples : un solénoïde, un noyau de feret une source d'énergie. La plus grande différence avec les aimants permanents est que l'intensité du champ magnétique et la polarité d'un électro-aimant peuvent être réglées et que le champ magnétique disparaît lorsque l'alimentation est coupée. Vous avez besoin d'un champ magnétique stable et permanent ? Contactez nous pour des solutions personnalisées en matière d'aimants permanents.
Comment fonctionne un électro-aimant ?
Le principe de fonctionnement d'un électro-aimant repose principalement sur deux phénomènes physiques importants : le effet magnétique du courant électrique. Tout fil sous tension produit un champ magnétique autour de lui. Magnétisation des matériaux ferromagnétiques: Lorsqu'un courant électrique traverse un solénoïde, un champ magnétique en forme d'anneau est généré autour du conducteur. Les matériaux métalliques tels que le fer, le cobalt et le nickel sont fortement magnétisés sous l'influence d'un champ magnétique externe, ce qui renforce le champ magnétique. Cependant, avec un simple solénoïde, le champ magnétique est faible et peut même ne pas attirer les petits métaux. Lorsqu'un noyau de fer est inséré, le champ magnétique du solénoïde s'accroît immédiatement. magnétise le noyau, alignant des milliards de minuscules "domaines magnétiques"Le noyau devient lui-même un aimant puissant. Le noyau lui-même devient un aimant puissant, qui se superpose au champ d'origine pour produire des centaines de fois plus de puissance.
Types d'électro-aimants
En tant que dispositif utilisant le courant électrique pour produire un champ magnétique contrôlable, les électro-aimants se déclinent en une grande variété de types, classés en fonction des différents besoins de conception et scénarios d'application. Les principales méthodes de classification sont les suivantes forme structurelle, méthode actuelleet type de matériau. Nous les classerons ci-dessous en fonction de leur forme structurelle.
1. électro-aimant solénoïde : Formé par l'enroulement serré d'une bobine cylindrique à l'aide d'un fil droit. noyau magnétique doux intégrée à l'intérieur. La bobine est enroulée en hélice ; lorsque le courant circule, il génère un champ magnétique axial. Le noyau peut glisser le long de l'axe, ce qui permet un mouvement semblable à celui d'un piston : serrures de porte, pompes électromagnétiquesles injecteurs de carburant pour automobiles.
2. électro-aimant toroïdal : La bobine est enroulée uniformément autour d'un noyau toroïdal en fer L'anneau est constitué de matériaux stratifiés à haute perméabilité, formant un circuit magnétique fermé. Il n'y a pas de pôles apparents et le champ magnétique circule à l'intérieur de l'anneau. Applications courantes : Transformateurs, chauffages à induction, transformateurs audio.
3. électro-aimants en forme de U et de E : Le noyau de fer est En forme de U ou En forme de ELa forme en U est simple et présente une symétrie bilatérale avec des bobines enroulées autour des pattes pour former un joug magnétique fermé. La forme en U est simple et bilatéralement symétrique. La forme en E est plus complexe et permet un contrôle indépendant des champs magnétiques dans chaque jambe par l'intermédiaire de plusieurs bobines. Le noyau a une grande section transversale, avec des enroulements de fils de cuivre émaillés multicouches. Applications courantes : Grues électromagnétiques, intervenants, relais électromagnétiques.
Quelles sont les utilisations des électro-aimants ?
La principale caractéristique des électro-aimants est de générer un courant électrique. champ magnétique temporaire Lorsqu'ils sont sous tension, ils attirent les objets métalliques et disparaissent rapidement après la coupure de l'alimentation. Cette possibilité de contrôle les rend largement utilisés dans l'industrie, les transports, les appareils ménagers et les secteurs de l'énergie.
1. l'industrie de l'acier : Utilisé pour la manipulation et le traitement des métaux, tels que grues électromagnétiques, mandrins électromagnétiqueset agitateurs électromagnétiques.
2. l'industrie pétrochimique : Appliqué au contrôle des fluides et aux processus de chauffage, y compris électrovannes, pompes électromagnétiqueset chauffages électromagnétiques. Ils contribuent à l'automatisation et aux conceptions antidéflagrantes.
3. les systèmes d'alimentation : Les électro-aimants sont des composants essentiels de la transmission et du contrôle de l'énergie, notamment relais électromagnétiquesainsi que transformateurs, disjoncteursles contacteurs et les systèmes d'excitation des générateurs.
4.Transport : Fournit freinage et fonctions de transmission, tels que freins électromagnétiques et les embrayages électromagnétiques. Couramment utilisés dans les véhicules électriques et les systèmes ferroviaires pour un contrôle précis.
5. les appareils ménagers : Intégré au quotidien chauffage et les dispositifs de contrôle, comme plaques à induction et les chauffe-eau électromagnétiques. Ces applications sont économes en énergie, respectueuses de l'environnement et faciles à intégrer dans les maisons intelligentes.
Comment augmenter la force d'un électro-aimant ?
Pour augmenter la force magnétique d'un électro-aimant, l'optimisation peut se faire sous de multiples aspects. Vous trouverez ci-dessous plusieurs stratégies courantes et efficaces. Dans la pratique, il convient de tenir compte des effets de la chaleur, de la sécurité et des facteurs de coût.
1. augmenter l'intensité du courant : Plus la actuelPlus le courant est élevé, plus le champ magnétique autour du conducteur porteur de courant est important. L'augmentation de la tension fait partie des méthodes courantes pour augmenter le courant. Toutefois, dans les applications industrielles à courant élevé, l'augmentation directe et radicale de la tension est une méthode dangereuse car elle entraîne une augmentation exponentielle de la puissance calorifique de la bobine, ce qui crée des risques de sécurité liés à la haute tension. Actuellement, les méthodes de contrôle précis du courant couramment utilisées comprennent les pilotes de sources de courant constant, la modulation de largeur d'impulsion et la réduction de la résistance de boucle. Les applications courantes sont les suivantes grues électromagnétiques et les serrures électromagnétiques.
2.Augmenter le nombre de tours : En savoir plus enroulementsplus la force magnétique de l'électro-aimant est importante. Cependant, il n'est pas toujours préférable d'avoir plus de spires : des spires trop nombreuses augmentent la résistance et le volume, ce qui entraîne une surchauffe locale. Applications courantes : Relais, électrovannes.
3. utiliser des matériaux ferromagnétiques : Les matériaux ferromagnétiques sont magnétisés lorsqu'ils sont mis sous tension, ce qui accroît le champ magnétique. Les matériaux magnétiques doux ont pour caractéristique de produire un champ magnétique temporaire lors de la mise sous tension, qui disparaît lorsque l'alimentation est coupée. Applications courantes : Stators de moteur, transformateurs.
4.Ajuster la forme et la taille du noyau de fer : Son objectif est de concentrer le champ électromagnétique dans la zone de travail pour augmenter la force magnétique. Le principe est d'optimiser le circuit magnétique fermé pour réduire la résistance magnétique. Les applications courantes sont les suivantes serrures de portes électromagnétiques et séparateurs magnétiques.
5. utiliser des matériaux à haute perméabilité : Si le noyau peut être remplacé par des matériaux à haute perméabilité tels que le Permalloy ou des feuilles d'acier au silicium, la force magnétique peut être considérablement améliorée, bien que ces matériaux soient relativement coûteux. Applications courantes : Instruments de haute précision, Aimants auxiliaires IRM.
6.Augmenter la différence de potentiel : En augmentant la différence de potentiel de la source d'énergie connectée à l'électro-aimant, il est possible d'accroître sa force magnétique. Applications courantes : Freins électromagnétiques, intervenants.
7. assistance au système de refroidissement : Il s'agit d'une méthode avancée émergente. En raison du courant soutenu qui provoque une saturation thermique, le refroidissement par eau ou par air peut éviter la surchauffe du système et les temps d'arrêt, ce qui le rend adapté aux scénarios de forte puissance. Applications courantes : Mandrins électromagnétiques industriels, accélérateurs de particules.
Quelles sont les différences entre les électro-aimants et les aimants permanents ?
Électro-aimants et aimants permanents sont deux types d'aimants courants. Le premier génère un champ magnétique grâce à l'énergie électrique, tandis que le second s'appuie sur les propriétés d'aimantation inhérentes au matériau. La différence la plus évidente est que le champ magnétique d'un électro-aimant dépend entièrement de l'énergie électrique. courant externe alors que le champ d'un aimant permanent provient de l'alignement permanent des domaines magnétiques à l'intérieur du matériau et peut maintenir le champ même en l'absence d'énergie externe.
Avantages des électro-aimants
Ouverture/fermeture instantanée du champ magnétique : L'électro-aimant génère un champ magnétique immédiatement après avoir été mis sous tension et disparaît immédiatement après avoir été mis hors tension, sans aucune intervention physique.
Contrôle précis de l'intensité du champ magnétique : En ajustant l'intensité du courant ou la tension, le champ magnétique peut varier en continu de 0 à la valeur maximale avec une grande précision et une réponse rapide.
Réversible Direction des pôles : Il suffit d'inverser le sens du courant pour inverser les positions des pôles N/S, ce qui permet un contrôle dynamique de la polarité.
Facilité d'intégration et de personnalisation : La structure bobine + noyau permet de l'intégrer facilement dans des circuits ou des systèmes mécaniques.
Peut produire des champs magnétiques d'une intensité bien supérieure aux limites des aimants permanents : Les électro-aimants sont particulièrement importants pour les équipements scientifiques qui doivent répondre à des exigences strictes en matière de champ magnétique.
Relativement insensible à la température ambiante : Les températures élevées peuvent démagnétiser les aimants permanents, mais les électro-aimants ne sont pas affectés par ces facteurs.
Comment fabriquer un électro-aimant simple ?
Matériel requis
Clou ou tige de fer (comme noyau)
Fil de cuivre isolé (le fil émaillé est le meilleur)
Piles AA ou AAA
Ruban adhésif électrique
Conseil de sécurité : Utiliser sous la surveillance d'un adulte afin d'éviter les courts-circuits ou la surchauffe de la bobine en cas de mise sous tension prolongée.

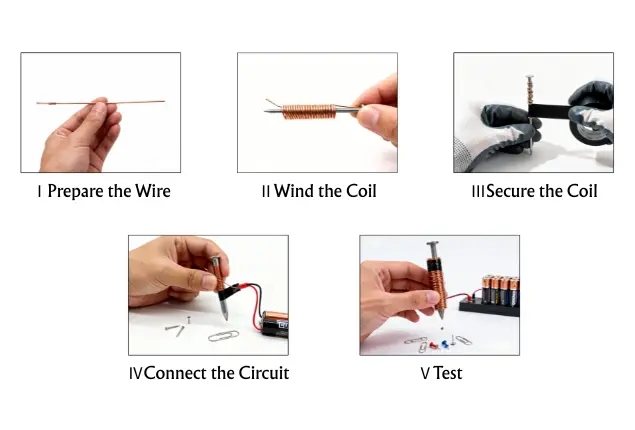

Étapes d'assemblage
1. préparer le fil : Prenez un morceau de fil de cuivre isolé d'environ un demi-mètre de long. À l'aide de ciseaux, retirez soigneusement l'isolant sur environ 2 à 3 cm aux deux extrémités, en exposant le métal.
2. enrouler la bobine : Enroulez le fil de cuivre autour du clou de fer, une boucle à côté de l'autre. Plus vous enroulez de tours, plus le magnétisme devient fort. Laissez une longueur de fil à chaque extrémité pour les connexions.
3. fixer la bobine : Utilisez du ruban adhésif pour fixer la bobine à l'ongle, afin d'éviter qu'elle ne se détache.
4. connecter le circuit : Connectez une extrémité du fil à une borne de la batterie, puis touchez temporairement l'autre extrémité du fil à la borne opposée de la batterie. Vous verrez que l'électro-aimant attire les objets dès qu'il entre en contact avec eux. Cela permet d'éviter un échauffement continu de la pile en cas de court-circuit.
5.Test : Fermez le circuit et utilisez votre électro-aimant pour essayer d'attirer des trombones, des punaises ou d'autres petits objets. Déconnectez le circuit et observez la disparition du magnétisme. Vous pouvez augmenter la force magnétique en augmentant le nombre de tours de la bobine ou en utilisant plus de piles.
