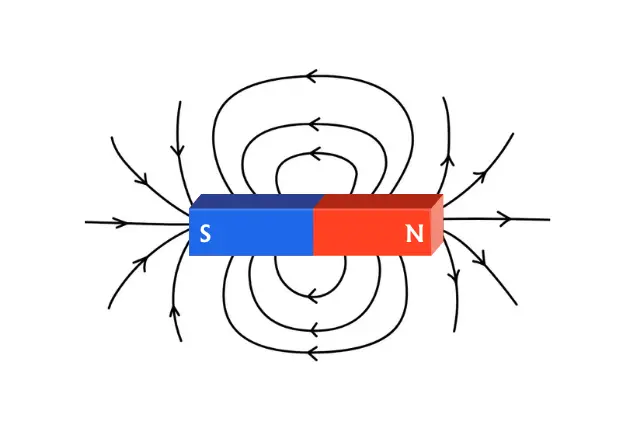

¿Qué es la permeabilidad magnética?
Podría pensarse que la permeabilidad magnética es una propiedad exclusiva de los "materiales magnéticos", pero en realidad todas las sustancias (incluido el vacío, el aire, el cobre, el agua, etc.) tienen permeabilidad magnética. Es una magnitud física que mide el grado de respuesta de cualquier medio a un campo magnético aplicado. Permeabilidad magnética determina la intensidad de la densidad de flujo magnético que puede mantenerse en el interior del material bajo un campo magnético externo. Esto significa que cuanto más fácil sea magnetizar un material, mayor será su permeabilidad magnética.
Clasificación de los materiales de permeabilidad magnética
1.Materiales diamagnéticos
La permeabilidad relativa de los materiales diamagnéticos es constante y ligeramente inferior a 1, por lo que la densidad de flujo magnético en su interior es ligeramente inferior a la del vacío. Los materiales diamagnéticos experimentan una débil fuerza de repulsión en un campo magnético externo. Bismuto, cobre, platay agua son materiales diamagnéticos típicos.
2.Materiales paramagnéticos
Los materiales paramagnéticos tienen una permeabilidad relativa constante, ligeramente superior a 1. Aluminio, platinoy oxígeno son todos materiales paramagnéticos.
3.Materiales ferromagnéticos
La permeabilidad de los materiales ferromagnéticos es dinámico. El mismo material puede tener una permeabilidad extremadamente alta, que oscila entre miles y cientos de miles.
El proceso de magnetización de los materiales ferromagnéticos es el siguiente: a medida que se intensifica el campo magnético, la permeabilidad aumenta inicialmente con rapidez hasta alcanzar su valor máximo y, a continuación, disminuye a medida que el material alcanza gradualmente la saturación magnética. Los materiales ferromagnéticos son los más potentes de todos los materiales magnéticos. Hierro, cobalto, níquely sus aleaciones son materiales ferromagnéticos comunes.
4.Materiales ferrimagnéticos
Se trata de una clase muy importante de materiales de ingeniería cuyas propiedades magnéticas macroscópicas son similares a las de los materiales ferromagnéticos, pero con una permeabilidad relativa mucho menor, que suele oscilar entre decenas y miles. El ejemplo más común es ferritaque se utiliza ampliamente en campos electrónicos de alta frecuencia.
Fórmula de cálculo de la permeabilidad magnética
B representa densidad de flujo magnéticoque se refiere a la intensidad total del campo magnético realmente presente en el interior del material. Representa el efecto último del campo magnético, con unidades de tesla.
H representa intensidad del campo magnéticoque se refiere a la fuerza original que impulsa el campo magnético producido por corrientes externas; es independiente del propio material. Las unidades son amperios por metro.
Permeabilidad al vacío (μ₀): Se trata de una constante física con un valor de 4π×10-⁷ H/m. Representa las propiedades básicas del campo magnético en el vacío sin ninguna sustancia presente.
La fórmula de la permeabilidad absoluta es: μ = B / H. La unidad internacional de permeabilidad magnética es el henrio por metro (H/m) o newton por amperio al cuadrado (N-A-²), que describe la respuesta global del material al campo magnético.
Quizá tenga una duda: cuando se habla de "permeabilidad magnética", ¿se hace referencia a la permeabilidad absoluta o a la relativa? La respuesta es permeabilidad relativaporque es más fácil comparar materiales diferentes. A continuación se muestra la fórmula de la permeabilidad relativa:
Permeabilidad relativa (μᵣ): Fórmula: μᵣ = μ / μ₀. Si la permeabilidad relativa de un material es 1000, significa que su capacidad de conducción magnética es 1000 veces la del vacío.
Sin embargo, conviene señalar que la permeabilidad relativa no es una constante fija, sino que varía. Por ejemplo, la permeabilidad de un trozo de hierro puro oscila aproximadamente entre 200 y 5000en función del campo magnético exterior y del tipo de material.

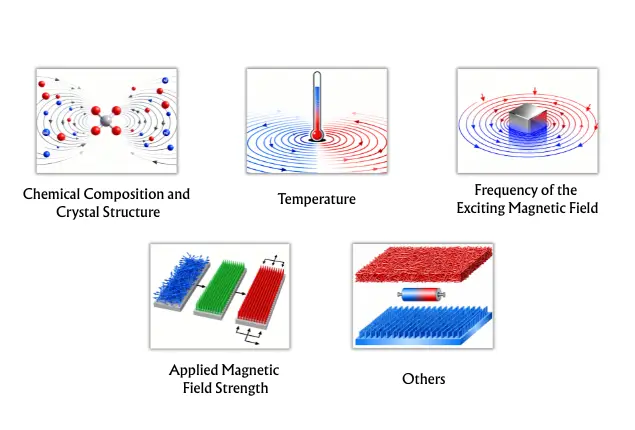

Factores que afectan a la permeabilidad magnética
1.Composición química y estructura cristalina
Este es el factor más fundamental. El hierro puro, el acero al silicio y la Permalloy contienen hierro, pero debido a las diferencias en su composición y estructura, sus permeabilidades magnéticas varían enormemente.
2.Temperatura
Para los materiales ferromagnéticos, existe una temperatura crítica, a saber, la Temperatura de Curie. Cuando la temperatura supera el punto de Curie, el ferromagnetismo desaparece y la permeabilidad cae bruscamente hasta cerca de 1.
3.Frecuencia del campo magnético excitador
A altas frecuencias, efectos como pérdidas por corrientes parásitas y relajación por inversión de dominio magnético se vuelven significativas, lo que provoca una disminución de la permeabilidad. Esto debe tenerse en cuenta a la hora de seleccionar materiales para núcleos magnéticos de transformadores de alta frecuencia.
4.Intensidad del campo magnético aplicado
En permeabilidad de los materiales ferromagnéticos cambia drásticamente con la intensidad del campo magnético, normalmente aumentando primero y disminuyendo después, con un valor máximo.
5.Otros
Tensión mecánica y técnicas de procesamiento también puede afectar a la permeabilidad magnética alterando la microestructura del material.

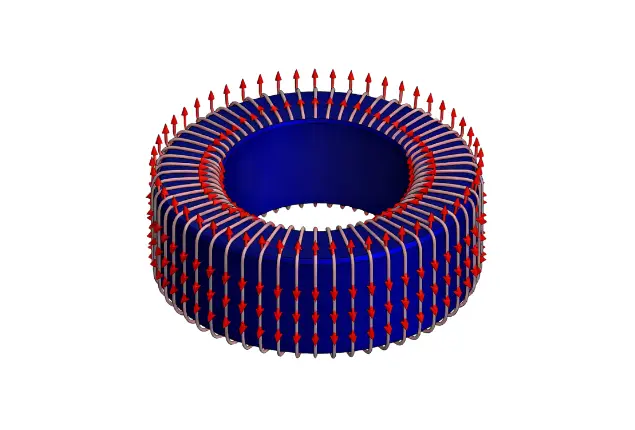

¿Qué significa alta permeabilidad magnética?
Los materiales de alta permeabilidad magnética pueden "atraer" y "confinar" líneas de campo magnético en su interior, del mismo modo que el alambre de cobre es una buena vía para la corriente eléctrica; sirve de excelente vía para el flujo magnético. En los transformadores, un núcleo de hierro de alta permeabilidad puede producir el campo magnético más intenso con un mínimo de energía, reduciendo así el derroche energético. Materiales de alta permeabilidad magnética pueden conducir y concentrar campos magnéticos con una eficacia extremadamente alta, lo que los convierte en medios ideales para lograr una conversión eficiente de la energía electromagnética.
