Intensidad del campo magnético es un vector físico que describe un campo magnético. Refleja principalmente el magnitud y dirección del efecto magnético producido por una fuente magnética en el espacio, y no se ve afectado por la permeabilidad magnética del medio circundante.Se diferencia de la densidad de flujo magnético (B):
- Densidad de flujo magnético (B): Considera la influencia del medio y representa la fuerza real ejercida por el campo magnético sobre las partículas cargadas.
- Intensidad del campo magnético (H): Se centra más en las características del campo magnético y se utiliza a menudo en los cálculos de circuitos magnéticos.
Cómo medir la intensidad del campo magnético
En aplicaciones reales, los instrumentos más comunes para medición de la intensidad del campo magnético centrarse en lo magnético intensidad de inducción B, que es una magnitud física fundamental en campos como la física, la ciencia de los materiales, la tecnología de la ingeniería y la geofísica.

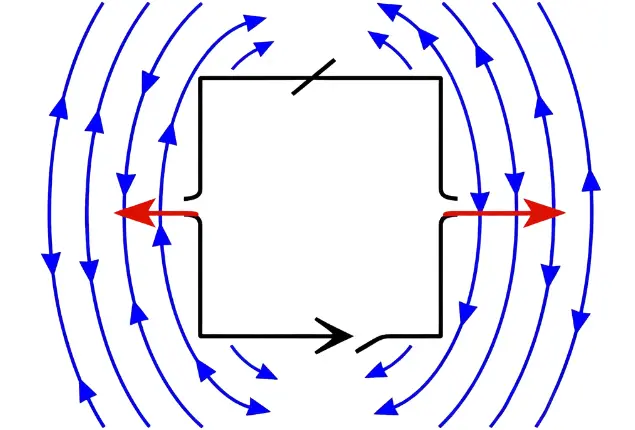

Método de la bobina de búsqueda
Basado en Ley de inducción electromagnética de Faraday, Este método utiliza el movimiento de una bobina en un campo magnético para generar una fuerza electromotriz inducida para medir B.
Método de medición instantánea: Al mover la bobina de detección dentro del campo magnético objetivo se induce un rápido cambio en el flujo magnético, ΔΦ. Esto genera una impulso de fuerza electromotriz. Integrando este pulso de tensión, el cambio en el flujo magnético ΔΦ = N - A - B (N: número de vueltas de la bobina, A: área efectiva), obteniéndose así el valor medio de B.
Método de medición continua: La bobina gira continuamente en el campo magnético a una frecuencia determinada, produciendo una tensión alterna sinusoidal con un valor máximo de U_m ∝ B - ω - N - A (donde ω es la velocidad angular). Siempre que se mida la amplitud de la tensión, se puede determinar inmediatamente B.
✅ Ventajas: Estructura sencilla, no requiere alimentación eléctrica, bajo coste, adecuado para campos magnéticos intensos.
❌ Limitaciones: Sólo adecuado para medir campos magnéticos cambiantes, no puede medir campos magnéticos estáticos.

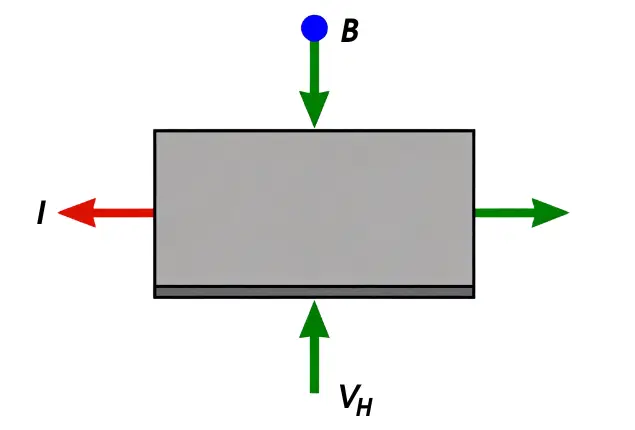

Método de efecto Hall
Cuando una corriente I circula por un material semiconductor perpendicular a un campo magnético B, se genera una tensión VH entre las superficies superior e inferior del semiconductor. La magnitud de VH es VH = (I - B) / (n - e - t).
✅ Ventajas: Adecuado para campos magnéticos de CC y CA, tamaño compacto y la sonda se puede miniaturizar.
❌ Desventajas: Alta sensibilidad a la temperatura, que requiere compensación de temperatura.

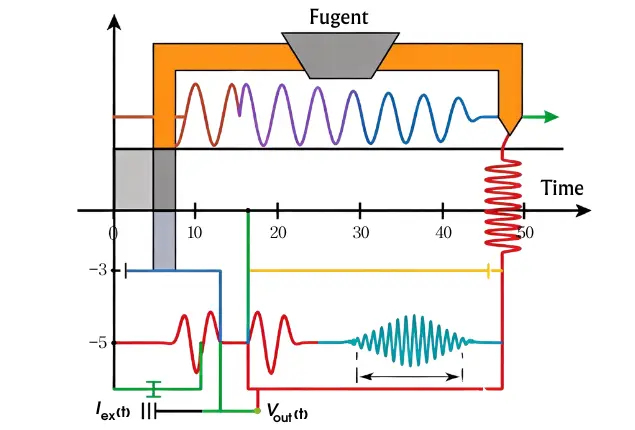

Método Fluxgate
Aplicación de una corriente alterna de saturación de alta frecuencia a la bobina de accionamiento conducirá periódicamente el núcleo magnético a un estado de saturación magnética. Cuando se introduce un campo magnético externo a lo largo del eje, se produce una saturación asimétrica que genera armónicos de orden par. La intensidad y la dirección del campo magnético pueden deducirse con precisión a partir de la amplitud y la fase de estos armónicos.
✅ Ventajas: Alta sensibilidad, bajo nivel de ruido, gran capacidad de medición vectorial.
❌ Limitaciones: Estructura compleja, coste elevado.
| Método de medición | Rango de medición | ✅ Ventajas | ❌ Inconvenientes | Aplicaciones típicas |
|---|---|---|---|---|
| Buscar bobina | 1 mT - 100 T | Estructura sencilla, resiste campos intensos | No se pueden medir campos estáticos | Campos magnéticos pulsados, distribución del campo magnético del motor |
| Efecto Hall | 10 μT - 30 T | Gran ancho de banda, miniaturizable | Requiere calibración, gran deriva de temperatura | Gaussímetros generales, detección de posición |
| Fluxgate | 0,1 nT - 1 mT | Alta resolución, alta estabilidad | Rango dinámico pequeño, fácil de saturar | Brújula electrónica, exploración geológica |
| Sensor magnetorresistivo | 10 nT - 1 Gs | Sensibilidad ultraelevada, volumen extremadamente pequeño | No lineal, requiere ajuste | Cabezales de lectura de discos duros, sensores de ángulo |
| Resonancia magnética nuclear (RMN) | 0,01 T - decenas de T | Precisión absoluta extremadamente alta, puede servir de estándar | Equipo complejo, requiere un campo magnético uniforme | Dispositivos de referencia de campo magnético, investigación científica |
| SQUID | 1 fT - 1 mT | Máxima sensibilidad | Requiere refrigeración por helio líquido, caro | Magnetoencefalografía, investigación científica básica |

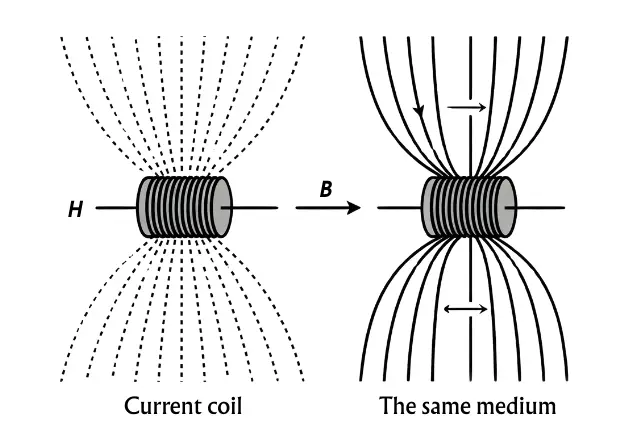

Fórmula de la intensidad del campo magnético
En electromagnetismo, intensidad del campo magnético y densidad de flujo magnético son dos conceptos estrechamente relacionados pero distintos: H viene determinado principalmente por la corriente libre, mientras que B incluye la contribución de magnetización del material. La fórmula para calcular la intensidad del campo magnético es: H = B / μ (H: intensidad de campo magnético, B: densidad de flujo magnético, μ: permeabilidad).
Esta fórmula procede de las ecuaciones de Maxwell y refleja las características de propagación de los campos magnéticos en distintos medios. Físicamente, H representa la fuerza del “fuente de campo magnético,no se ve afectado por el material. B, en cambio, describe la efecto magnético real, influida por la permeabilidad del material.
Factores que afectan a la intensidad del campo magnético
Propiedades de los materiales magnéticos

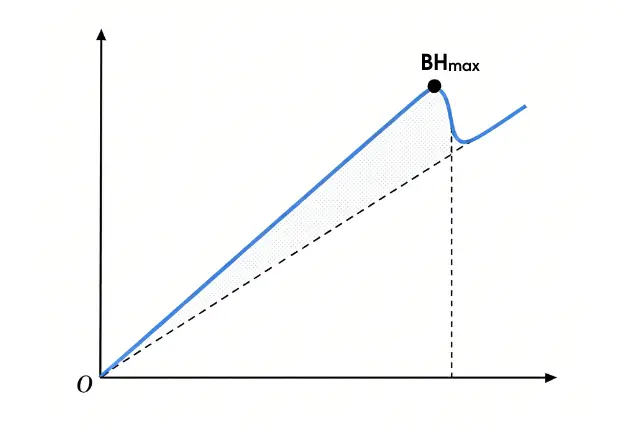

El “producto energético máximo” (BHmax) de un material es un indicador clave del rendimiento de Imanes permanentes. Representa la energía magnética máxima almacenada por unidad de volumen del material.

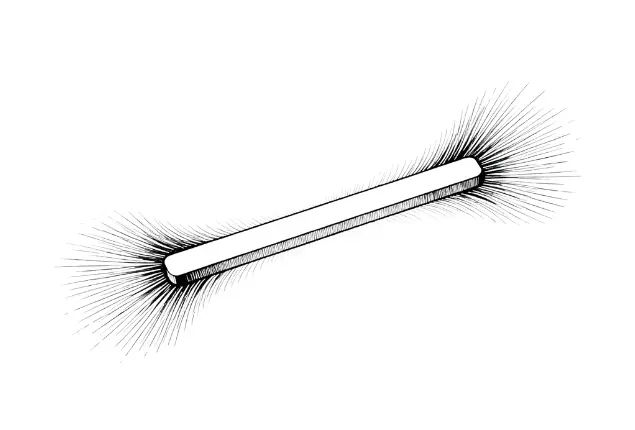

Forma y tamaño
Este fenómeno se denomina técnicamente “Campo desmagnetizante.” Una barra magnética larga y delgada tiene su campo más intenso cerca de sus extremos, pero es débil en sus lados, mientras que un imán corto y grueso lucha por mantener una intensidad alta a lo largo de su eje magnetizado debido a su propio campo desmagnetizante fuerte.

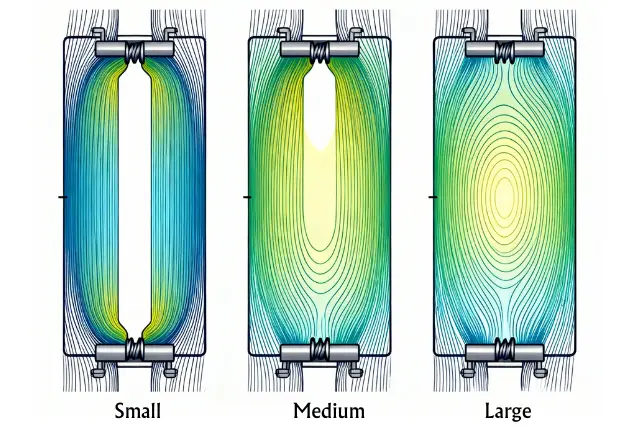

Estructura del circuito magnético
Un circuito magnético bien diseñado proporciona un camino de baja impedancia para el flujo magnético, El entrehierro en el circuito magnético es un factor crucial, un entrehierro excesivamente grande reduce la intensidad del campo magnético.

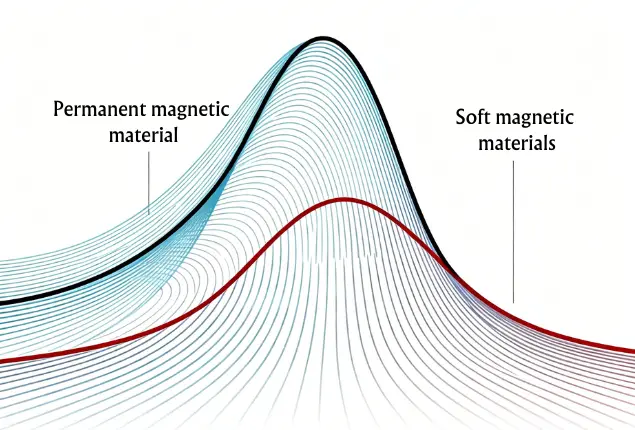

Factores medioambientales externos
Para la mayoría materiales magnéticos permanentes, El aumento de la temperatura provoca directamente una reducción de la intensidad del campo magnético, con un punto crítico de temperatura para la pérdida irreversible. En algunos materiales magnéticos blandos, la permeabilidad inicial puede aumentar primero y disminuir después con la temperatura.

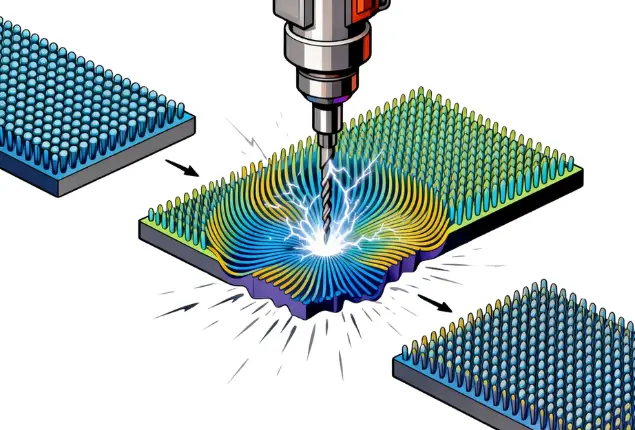

Tensión y choque mecánico
Aplicar presión o un fuerte choque mecánico a un material magnético puede alterar su estructura interna del dominio, lo que provoca cambios en la remanencia y la intensidad del campo magnético.

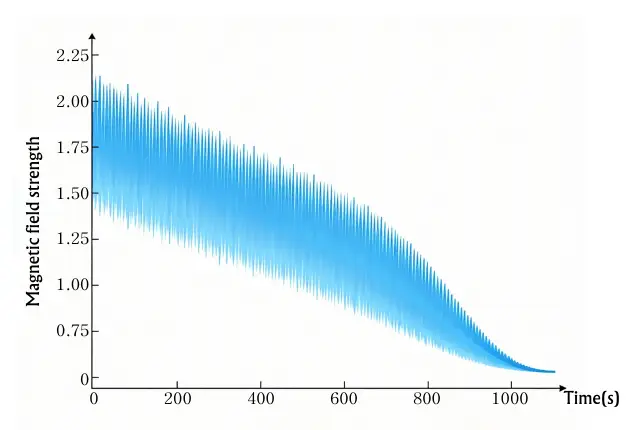

Tiempo
Para imanes de tierras raras, incluso sin perturbaciones externas, la intensidad de su campo magnético experimenta un decaimiento extremadamente lento con el paso del tiempo, lo que se conoce como “efecto de envejecimiento”.”
Algunas preguntas frecuentes
¿Cuál es la diferencia entre intensidad de campo magnético (H) y densidad de flujo magnético (B)?
La intensidad del campo magnético (H) refleja la intensidad original de la fuente magnética y no se ve afectada por el medio. La densidad de flujo magnético (B) incluye la contribución de la magnetización del medio y representa el efecto magnético real.
¿Cuál es la unidad de intensidad de campo magnético?
La unidad del SI es el amperio por metro (A/m). Tiene su origen en la Ley Circuital de Ampère y está directamente relacionada con la corriente.
¿Cómo calcular la intensidad del campo magnético en el vacío?
H = B / μ₀ (donde μ₀ ≈ 4π ×π × 10-⁷ H/m).
¿Qué factores afectan a la intensidad del campo magnético?
Los principales factores son: la potencia de la fuente magnética, las propiedades del material, la forma y el tamaño, el diseño del circuito magnético, la temperatura/estrés y el envejecimiento con el paso del tiempo.
¿Qué papel desempeña la intensidad del campo magnético en las aplicaciones prácticas?
La intensidad del campo magnético (H) se utiliza habitualmente en aplicaciones como motores eléctricos, transformadores, imágenes por resonancia magnética y sistemas de levitación magnética.
Conclusión
En las aplicaciones modernas de ingeniería, una de las principales tareas de los ingenieros que diseñan electroimanes, transformadoresy relés es construir circuitos magnéticos eficaces. La intensidad del campo magnético sirve de punto de partida para los cálculos de circuitos magnéticos. La densidad de flujo magnético máxima alcanzable se determina basándose en la Curva B-H del material del núcleo. Sin la intensidad del campo magnético, no serían posibles ni la moderna ingeniería energética ni la tecnología electrónica.
