Densidad de flujo magnético es una magnitud física que representa la intensidad y la dirección de un campo magnético, y su símbolo es B. Es la cantidad de flujo magnético que atraviesa perpendicularmente una unidad de superficie. En términos generales, la densidad de flujo magnético es mayor, lo que significa que la intensidad del campo magnético es mayor, en zonas donde las líneas de campo magnético son más densas.

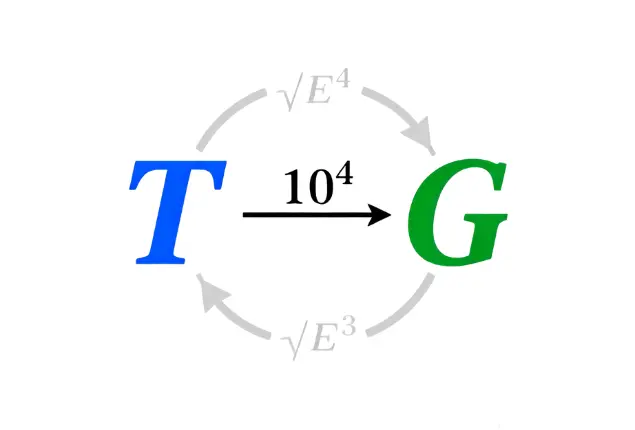

¿Cuáles son las unidades de densidad de flujo magnético?
Existen dos unidades principales para la densidad de flujo magnético:
Tesla (T): Unidad estándar del Sistema Internacional de Unidades (SI). Lleva el nombre del inventor Nikola Tesla, que realizó notables contribuciones al campo del electromagnetismo. Representa el flujo magnético de 1 Tesla equivale a 1 Weber pasando perpendicularmente por un área de 1 metro cuadrado, es decir, 1 T = 1 Wb/m².
Gauss (G): Unidad de uso común en el sistema centímetro-gramo-segundo (CGS). Debe su nombre al matemático y físico Karl Friedrich Gauss. 1 Tesla = 10.000 Gauss, es decir, 1 T = 10⁴ G o 1 G = 10-⁴ T.
Cómo calcular la densidad de flujo magnético
A partir del flujo magnético y el área conocidos
Si el flujo magnético Φ que pasa por una zona S es conocida, y el campo magnético es perpendicular al área, la densidad de flujo magnético B se calcula como: B = Φ / S.
Si el campo magnético no es perpendicular a la zona, con un ángulo θ entre ellos, la fórmula es: B = Φ / (S - cos θ). Toma, Φ es el flujo magnético (unidad: weber, Wb), y S es el área (unidad: metro cuadrado, m²).
De la intensidad del campo magnético y la permeabilidad
En un medio, la relación entre densidad de flujo magnético B y intensidad del campo magnético H es: B = μ - H.
Dónde μ es la permeabilidad magnética del material, que refleja la facilidad con la que el material puede ser magnetizado, y H es la intensidad del campo magnético (unidad: amperio por metro, A/m).
Basado en la corriente y la geometría
Para un conductor recto de longitud infinita: el densidad de flujo magnético B a una distancia r por la que pasa el conductor I es: B = (μ₀ I) / (2π r), donde μ₀ es la permeabilidad libre (4π × 10-⁷ T-m/A), e I es la corriente.

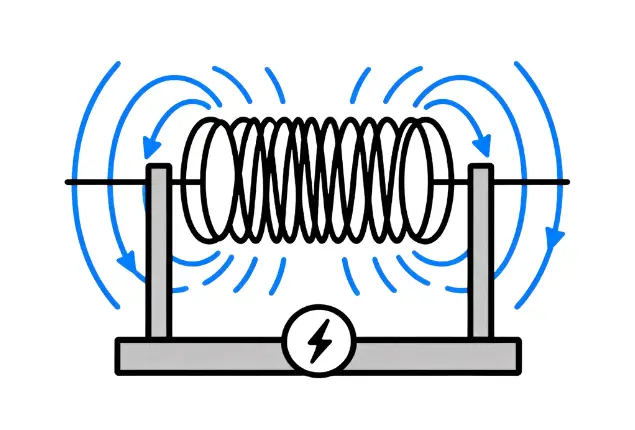

Para el interior de un solenoide largo y fuertemente bobinado: si se desprecian los efectos de los extremos, el campo magnético interno es uniforme, y su densidad de flujo magnético es: B = μ₀ - n - I.
Para imanes permanentes
Si el magnetismo de un imán permanente es conocido, entonces el densidad de flujo magnético B puede calcularse a partir de su magnetización M y permeabilidad μ: B = μ(H + M), donde H es la intensidad del campo magnético externo aplicado. Para un imán permanente colocado en el vacío, cuando H = 0, tenemos B = μM.
Las fórmulas anteriores se aplican a distintos escenarios. En la práctica, seleccione el método adecuado en función de las condiciones específicas.
Cómo aumentar la densidad de flujo magnético

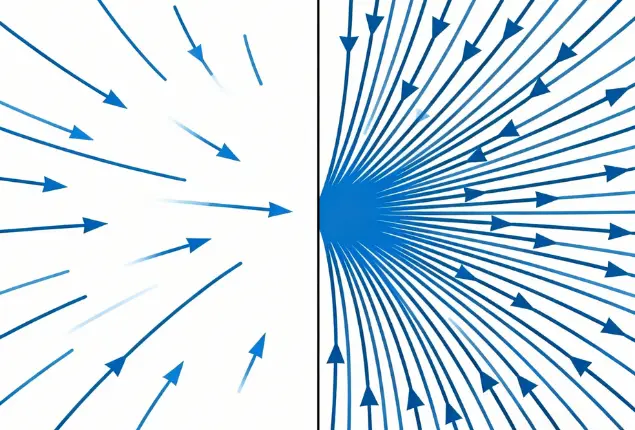

1.Seleccionar materiales con alta permeabilidad magnética
Permeabilidad magnética (μ) indica la capacidad de un material para almacenar la energía del campo magnético. Los materiales con alta permeabilidad pueden guiar el flujo magnético con mayor eficacia, reducir la reluctancia magnética y, por tanto, aumentar la densidad de flujo magnético.

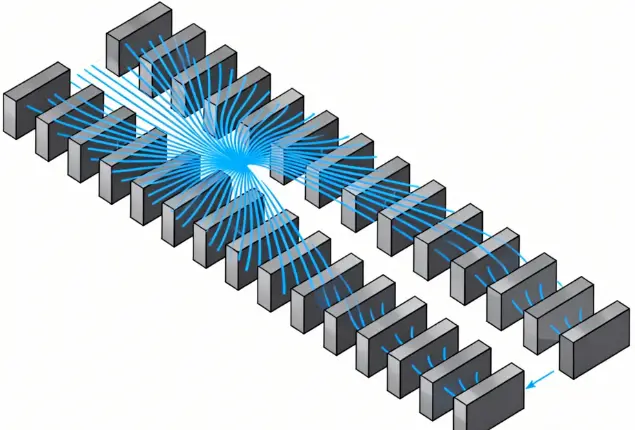

2.Optimizar el diseño del circuito magnético
Reducción de la reluctancia magnética: La densidad de flujo magnético puede aumentarse eficazmente mediante un diseño adecuado del circuito magnético y evitando las fugas de flujo magnético.
Aumento de la longitud efectiva del circuito magnético puede lograr una distribución más uniforme del flujo magnético, aumentando así la densidad del flujo magnético.
Magnetización multipolar o estructuras especiales de circuitos magnéticos: El uso de magnetización multipolar o diseños de matriz Halbach puede reducir el flujo de fuga, concentrar el flujo y aumentar la densidad de flujo magnético del entrehierro.

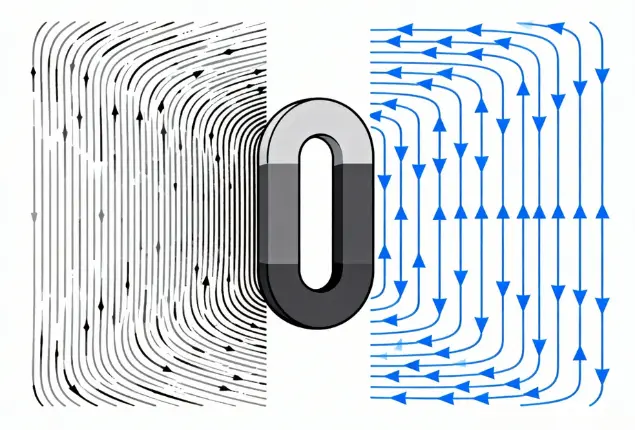

3.Ajuste de los parámetros de la fuente de campo magnético
Aumento de la intensidad del campo magnético: En el caso de los electroimanes, se pueden tomar una serie de medidas para aumentar la densidad de flujo magnético, como aumentar el número de vueltas de la bobina, aumentar la corriente y aumentar la tensión.
Optimización de la dirección de magnetización: La elección de una dirección de magnetización adecuada para adaptarse mejor a la distribución del campo magnético dentro de la zona de trabajo puede mejorar la utilización del flujo magnético.
4.Control del entrehierro
El entrehierro es un factor clave que afecta a la densidad del flujo magnético. La reducción del entrehierro puede aumentar la densidad del flujo magnético. En aplicaciones prácticas, debe minimizarse la cantidad de material de baja permeabilidad en el entrehierro.

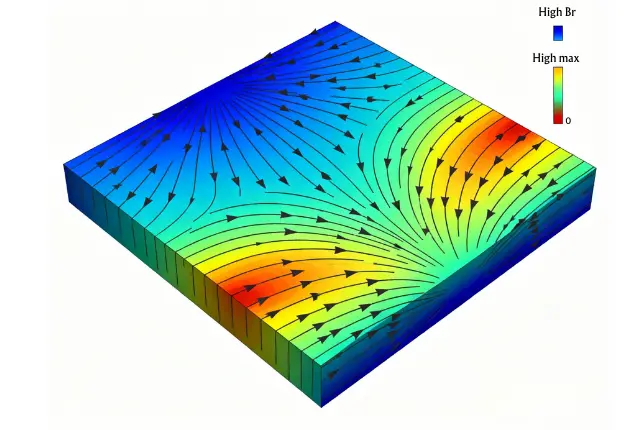

5.Mejorar el rendimiento de los materiales
Para materiales magnéticos permanentes, seleccione los que tengan alta remanencia (Br) y alta producto energético máximo ((BH)max) para aumentar la densidad del flujo magnético producido por el imán.

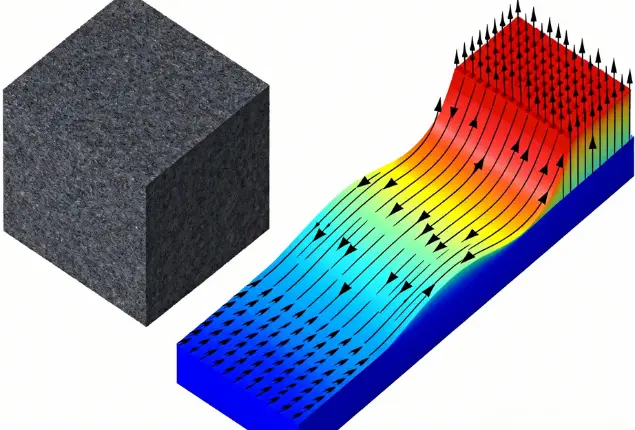

6.Utilización de estructuras compuestas o materiales auxiliares
En algunos casos, la combinación de múltiples materiales o estructuras puede aumentar la densidad del flujo magnético.
Algunas preguntas frecuentes
¿Cuál es la diferencia entre flujo magnético y densidad de flujo?
El flujo magnético se refiere a la cantidad total de campo magnético que atraviesa una superficie curva, mientras que la densidad de flujo magnético se refiere a la intensidad y dirección de un campo magnético en el espacio.
¿Es lo mismo densidad de flujo magnético que campo magnético?
En sentido estricto, no, la densidad de flujo magnético (B) y la intensidad de campo magnético (H) son magnitudes diferentes.
¿Puede ser negativa la densidad de flujo magnético?
Sí, un valor negativo indica que la dirección es opuesta a la dirección de referencia.
¿Cuál es la relación entre la densidad de flujo magnético y la intensidad de campo magnético?
La intensidad de campo magnético H refleja el campo magnético original producido por la corriente, mientras que la densidad de flujo magnético B es el campo magnético real que atraviesa el material, en el que influye más significativamente el material.
Conclusión
En práctica de la ingeniería, La densidad de flujo magnético es un indicador de rendimiento fundamental para el diseño y la optimización de equipos electromagnéticos. Determina directamente la eficacia, densidad de potencia, tallay coste. Una mayor densidad de flujo magnético significa que podemos alcanzar una mayor potencia de salida, por lo tanto mejorar la competitividad del producto.
